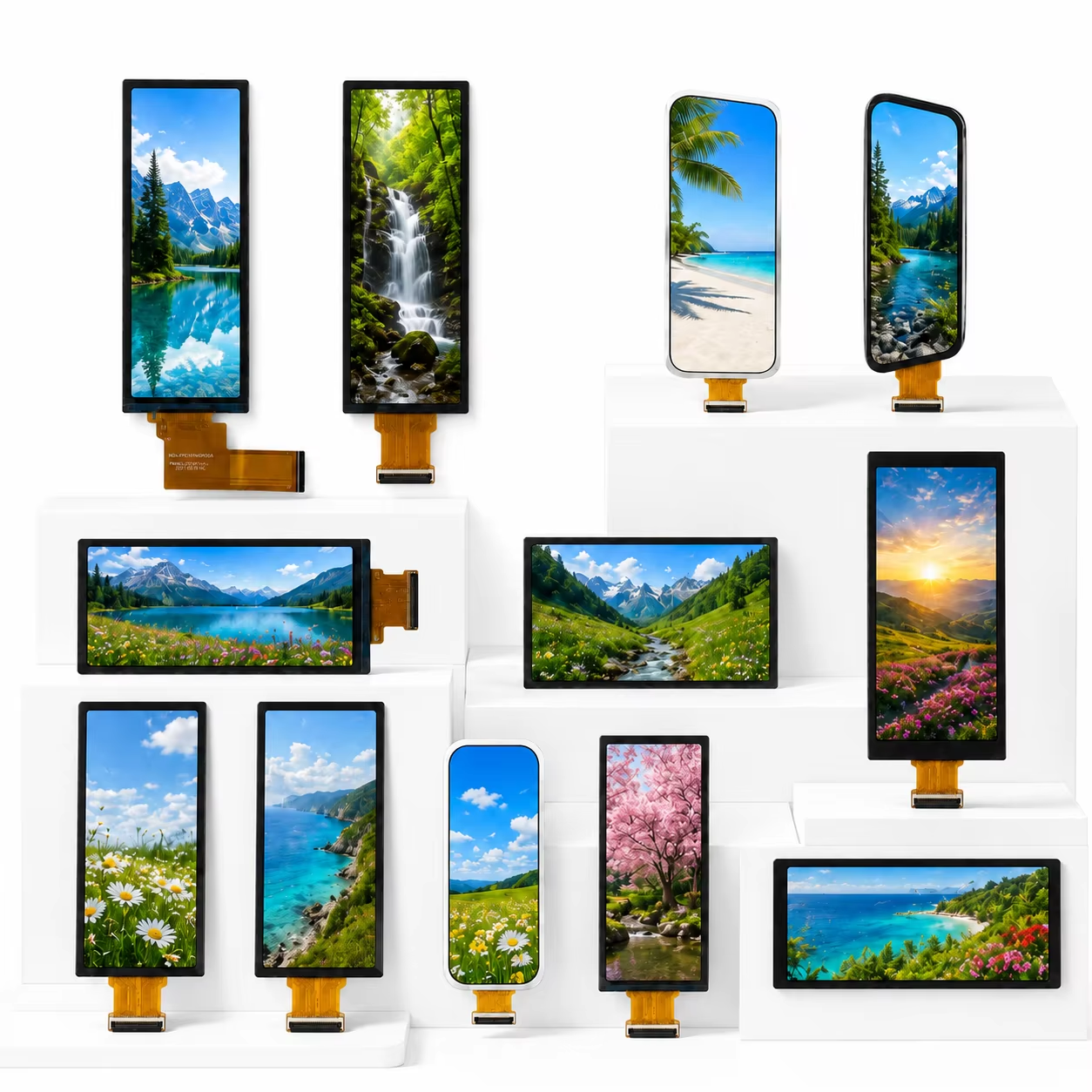

Зашто је квалитетни ЛЦД модул од суштинског значаја за медицинску електронску опрему

Медицинска електронска опрема ради у окружењу у којем перформансе екрана директно утичу на доношење клиничких одлука. Било да је то монитор пацијента који приказује виталне знаке на јединици за интензивну негу, преносиви дијагностички уређај који се користи у превозу хитне помоћи или хируршки дисплей који води минимално инвазивну процедуру, ЛЦД модул служи као примарни интерфејс човек-машина између кли Када ЛЦД модул не може да пружи конзистентну сјајност, тачну репродукцију боја или поуздану реакцију на додир, последице прелазе изван неугодности корисника; могу утицати на тачност дијагнозе и на крају на исход пацијента. Овај чланак испитује зашто је избор висококвалитетног ЛЦД модула критична инжењерска одлука за екипе за истраживање и развој медицинских уређаја и који технички параметри су најважнији приликом спецификовања модула за приказивање за регулисане медицинске апликације.

Критични параметри квалитета за медицинске ЛЦД модуле

Модул ЛЦД медицинског квалитета мора задовољити захтеве далеко изван потрошачких или општих индустријских дисплеја. Једноставност сјаја широм целе активне области је од суштинског значаја јер клиничар мора да доживљава конзистентну светлост без обзира да ли гледа у средину или у углови екрана; варијација сјаја која прелази 15 до 20 одсто може створити илузију наглашења података где није постојала. Високи контрастни однос, обично 800 на 1 или већи, неопходан је за разликују невидљиве варијације сиве боје у медицинским сликама као што су ултразвучни скенирање. Точност боје и конзистентна бела тачка су критични када диференцијација ткива утиче на клиничку процену. Учинци углова гледања морају да одговарају и примарном оператору и секундарним клиницистама који гледају из нагиних углова током заједничких процедура. ЛЦД модул који користи ИПС технологију широког угла гледања обезбеђује конзистентан квалитет слике без обзира на положај гледања. Функционалност додирвања мора да функционише поуздано са прстима у рукавицама и у присуству течности или дезинфекција.

Употреба оптичких функција у медицинским окружењима

Оптички захтеви за медицинске ЛЦД модуле дефинишу се специфичним клиничким окружењем. У оперативној соби, хируршки дисплеј може морати да одржи квалитет слике под високим осветљењем околине од хируршких лампа, који захтева осветљеност од 800 до 1000 нита или више са ефикасним антирефлективним третманима. У ИЦУ-у где је осветљење помрачено ноћу, исти ЛЦД модул може бити потребан да се помрачи на веома ниске нивое без увођења трепетања или промене боје. У мобилним медицинским уређајима који се користе у хитној помоћи, ЛЦД модул мора да одржи читавост у широком опсегу окружног осветљења. Оптичко везивање, попуњавање ваздушног јазба између ЛЦД панела и покривеног стакла оптички прозрачним лепилом, значајно побољшава читавост смањењем унутрашњих одражаја и повећава издржљивост елиминисањем јазба који може заробљавати влагу. За медицинску опрему која се често чисти дезинфекционим средствима на бази алкохола, оптичко везивање спречава пролазак чистилаца између слојева и узроковање магла или деламинације.

Поузданост и трајност за ЛЦД модуле медицинских уређаја

Од медицинске електронске опреме се очекује да ће сигурно радити 5 до 10 година или дуже, често у континуираној 24 сата операцији. Модул ЛЦД мора да испуњава захтеве поузданости потврђене убрзаним тестирањем живота. Кључни тестови укључују тестирање радног живота на високој температури на 70 до 85 степени Целзијуса за 500 до 1000 сати, топлотне циклусе између минус 30 и 80 степени Целзијуса за неколико стотина циклуса за верификацију интегритета везаног интерфејса и тестирање на високој температури на високој Испитивање ИСД имунитета према ИЕЦ 61000-4-2 осигурава да модул издржи статичка испуштања која су уобичајена у клиничким окружењима. Механичко ударање и вибрационо тестирање симулише услове транспорта и употребе за преносне уређаје. Модул ЛЦД који је прошао овај потпуни режим испитивања, са извештајима који су достављени за сваку производњу, даје истраживачким и развојним тимовима поверење да ће поузданост на терену одговарати пројектним очекивањама.

Регулаторне и сертификационе разматрање за снабдевање медицинским ЛЦД модулима

ОЕМ медицинских уређаја раде у строгим регулаторним оквирима који се протежу до квалификације добављача на нивоу компоненти. На тржиштима који захтевају одобрење FDA 510 ((k) или ЦЕ ознаку у складу са Регламентом ЕУ о медицинским уређајима, добављач ЛЦД модула мора да подржи регулаторне пријаве одговарајућом документацијом, укључујући декларације о саставу материјала, у складу са РоХС-ом и податке Иако сам ЛЦД модул можда не захтева посебну регулаторну одобрење, ОЕМ-ов дизајн историју датотека мора документовати избор компоненте логике и тестирање верификације. Добавитељ са сертификацијама ИСО 9001 и ИСО 14001, плус потпуна праћење производње кроз ЕРП и МЕС системе, обезбеђује документоване инфраструктуре квалитета који подржавају усаглашеност. ИЕЦК сертификација може пружити додатне доказе о поузданости компоненте.

Анонимни случај у избору медицинског уређаја ЛЦД модула

Тим за истраживање и развој медицинских уређаја који развија преносиви дијагностички ултразвучни систем суочен је са неуспехом приказивања током касног етапа верификације дизајна. Први ЛЦД модул је испуњавао све спецификације на папиру: 1920 до 1080 резолуције, 800 до 1 контрастни однос и минус 20 до 70 степени Целзијуса. Током тестирања убрзаног живота на 60 степени Целзијуса и 90 посто релативне влажности, модул је развио видљиву деламинацију на ивицама стакла за причвршћено покривање након око 300 сати, далеко испод циља од 500 сати. Анализа коренског узрока проналазила је неуспех остатке влаге у оптичном слоју везивања, који је изведен без адекватне контроле влаге. Тим за истраживање и развој изабрао је алтернативни произвођач чији је процес укључивао оптичко везивање у сувој чистој соби са контролом честица са континуираним праћењем влажности и пуном аутоматизацијом. Овај произвођач, који је радио на 120.000 квадратних метара са сертификацијама ИСО 9001, ИСО 14001 и ИЕЦК, обезбедио је извештаје о поузданости за одређене партије. Заменски ЛЦД модул је прошао целокупни 500 сати тест без деламинације.

Инжењер за истраживање и развој је проверио провиде за медицинске ЛЦД модуле

Када процењују добављаче ЛЦД модула за медицинску опрему, инжењери за истраживање и развој треба да гледају изван листа података. Проверите да ли производња укључује контролу животне средине одговарајућу захтевима медицинског разреда, са критичним корацима као што је оптичко везивање који се врши у контролисаним условима чисте собе. Захтевајте потпуне извештаје о испитивањима поузданости за одређену конфигурацију, укључујући живот на високим температурама, топлотне циклусе, високу влажност, ЕСД и механичке испите. Процењује се тражимост производње; тражимост целокупне партије у ЕРП или МЕС-у је од суштинског значаја за ЦАПА процесе. Прегледајте регистре управљања неисправношћу. Проценити способност инжењерске подршке, укључујући подршку апликацијама током интеграције, спремност за пружање прилагођавања на прилагођавање и дугорочну обавезу доступности компоненти. На крају, спроводите ревизију процеса на месту, укључујући посматрање операција у чистим просторијама и еколошке контроле.

Често постављана питања

Која је разлика између медицинског и стандардног индустријског ЛЦД модула? Главне разлике леже у строгости осигурања квалитета и валидацији поузданости. Медицински модули подвргнути су вишеструким тестирањем поузданости, састављени су под контролисаним условима чисте собе и снабдевани су пуном тражебилношћу на нивоу партије и документацијом за тестирање. Оптичке спецификације могу бити тестиране на строже толеранције, а добављач треба да буде спреман да подржи процес поднесу регулаторних прописа.

Колико је важно оптичко везивање за медицинске уређаје? Оптичко везивање се препоручује за читавост под високим окруженим светлом или отпорност на чишћење. Уклоњавањем ваздушног јазба, он смањује унутрашње одражаје за 4 до 5 посто, што побољшава контраст у светлим окружењима. Још важније, правилно извршено везивање у контролисаној чистој соби спречава улазак влаге и чистилаца, што је уобичајени начин неуспеха у невезаним медицинским дисплејима који се често дезинфицирају.

Коју документацију треба да очекујем од добављача ЛЦД модула за медицински пројекат? Очекујте документацију изван стандардних комерцијалних сертификата. Захтева декларације о саставу материјала за материјале који долазе у контакт са пацијентом, RoHS и REACH сертификате, потпуне извештаје о испитивањима поузданости за партију за верификацију дизајна, податке о способностима процеса за параметре квалитета, ISO сертификате и недавне ревизорске извештаје
